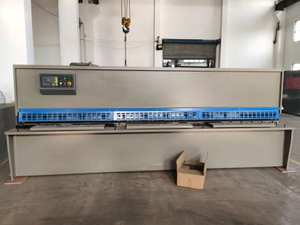

一、Esta máquina adopta una estructura de soldadura de placa de acero, transmisión hidráulica, carrera de retorno de nitrógeno, trabajo estable y confiable, máquina firme y buena rigidez.
Es rápido y conveniente ajustar el espacio del filo.La máquina está equipada con topes delanteros y traseros.El tope trasero adopta una transmisión mecánica para mostrar el valor y se puede ajustar manualmente.El ajuste es conveniente y confiable.El indicador frontal adopta el conteo de reglas.
二、 Sistema hidráulico
El sistema hidráulico de la máquina se compone principalmente de bomba de rueda axial CP1-25-P-10R-36, válvula combinada y válvula inversora electromagnética.El aceite a presión requerido por el sistema es suministrado por la bomba de engranajes axiales, y la presión máxima de trabajo del sistema es de 20 MPa.La carrera de retorno del poste superior de la herramienta se completa con un cilindro de nitrógeno y la presión de lavado de aire en el cilindro de nitrógeno es de 4-5 MPa.
三、 Sistema eléctrico
La fuente de alimentación del sistema adopta una fuente de alimentación trifásica de cuatro hilos de 50 HZ, 380 V.El motor de la máquina adopta 380V trifásicos y la lámpara de línea adopta 220V monofásicos.El transformador de control adopta 380V bifásico.La salida del transformador de control es utilizada por el lazo de control, de los cuales 24 V se utilizan para el control del tope trasero, y 29 V se rectifican y se suministran a la válvula de inversión electromagnética y al relé de conteo.Luz indicadora de suministro de 6V, suministro de 220V para otros componentes de control.
La caja eléctrica de la máquina está ubicada en el lado izquierdo de la máquina herramienta y controla la fuente de alimentación de toda la máquina.A excepción del interruptor de pie, todos los elementos operativos de la máquina están concentrados en la estación de botones frente a la máquina herramienta.La función de cada elemento operativo está marcada por el símbolo de la imagen de arriba.
四、 Sistema CNC ESTUN E21S:
Panel LCD de alta definición
Motores de control y convertidores de frecuencia
Posicionamiento inteligente del eje X
Programación de varios pasos, 40 programas, cada programa 25 pasos
Relé de tiempo incorporado
Función de cambio de un botón
Función de posicionamiento unilateral
Copia de seguridad y restauración de parámetros con una tecla
Idioma chino e inglés
Sistema métrico
